Schemat podłączenia ogrzewania podłogowego i grzejnikowego

Redakcja 2025-11-03 08:49 / Aktualizacja: 2026-04-15 10:16:08 | Udostępnij:

Planujesz instalację ogrzewania, które łączy komfort podłogowego ciepła z szybkim rozgrzewaniem grzejników? W tym artykule zanurzymy się w schemacie podłączenia, gdzie kluczowe elementy jak rozdzielacze i pompy tworzą harmonijną całość. Omówimy hydraulikę podłogową, integrację grzejników oraz podłączenie do kotła, krok po kroku, byś mógł uniknąć pułapek i cieszyć się efektywnym systemem. Wyobraź sobie dom, w którym ciepło płynie równomiernie to nie marzenie, a realny plan.

Schemat podłączenia ogrzewania podłogowego i grzejnikowego

Podstawowe elementy schematu podłączenia ogrzewania

Schemat podłączenia zaczyna się od kotła, który generuje ciepłą wodę o temperaturze 60-80°C dla grzejników i niższej, 30-50°C, dla podłogówki. Kluczowe elementy to rury PEX o średnicy 16 mm dla podłogowego i 20 mm dla grzejników, rozdzielacz z 4-8 obiegami oraz pompa obiegowa o mocy 50-100 W. Bez tych basics, system faluje jak ocean raz gorąco, raz zimno. Wybierz miedziane lub plastikowe złączki, by uniknąć korozji; koszt podstawowego zestawu to około 1500 zł na 100 m².

Woda krąży w obiegu zamkniętym, wracając schłodzona do kotła. Termostatyczne zawory na grzejnikach i siłowniki na rozdzielaczu regulują przepływ, oszczędzając do 20% energii. Pomyśl o tym jak o dyrygencie orkiestry bez niego chaos. Standardowa instalacja wymaga 10-15 metrów rur na pokój, z izolacją pianką o grubości 5 mm, by ciepło nie uciekało w ziemię.

Lista niezbędnych komponentów

Oto co musisz mieć pod ręką: kocioł gazowy 24 kW, zbiornik buforowy 50 litrów, manometry do kontroli ciśnienia 1-2 bar. Te detale sprawiają, że instalacja nie jest loterią. Koszt pompy to 300-500 zł, a zaworów termostatycznych po 50 zł sztuka inwestycja, która zwraca się w rachunkach.

Zobacz także Piec na pellet ogrzewanie podłogowe schemat

  • Sprawdź ciśnienie w kotle przed startem powinno być stabilne na 1,5 bara.
  • Podłącz rury do rozdzielacza, używając zacisków śrubowych dla szczelności.
  • Instaluj termostaty pokojowe, by automatycznie sterować obiegami.
  • Testuj przepływ wody miernikiem minimum 0,5 m/s w rurach.

Integracja tych puzzli wymaga precyzji; jeden luźny element i ciepło ucieka. W mieszanym systemie, grzejniki działają na wyższej temperaturze, podłogówka na niższej mieszacz redukcyjny za 400 zł rozwiązuje ten dylemat. To jak żonglowanie opanuj, a twój dom będzie oazą ciepła.

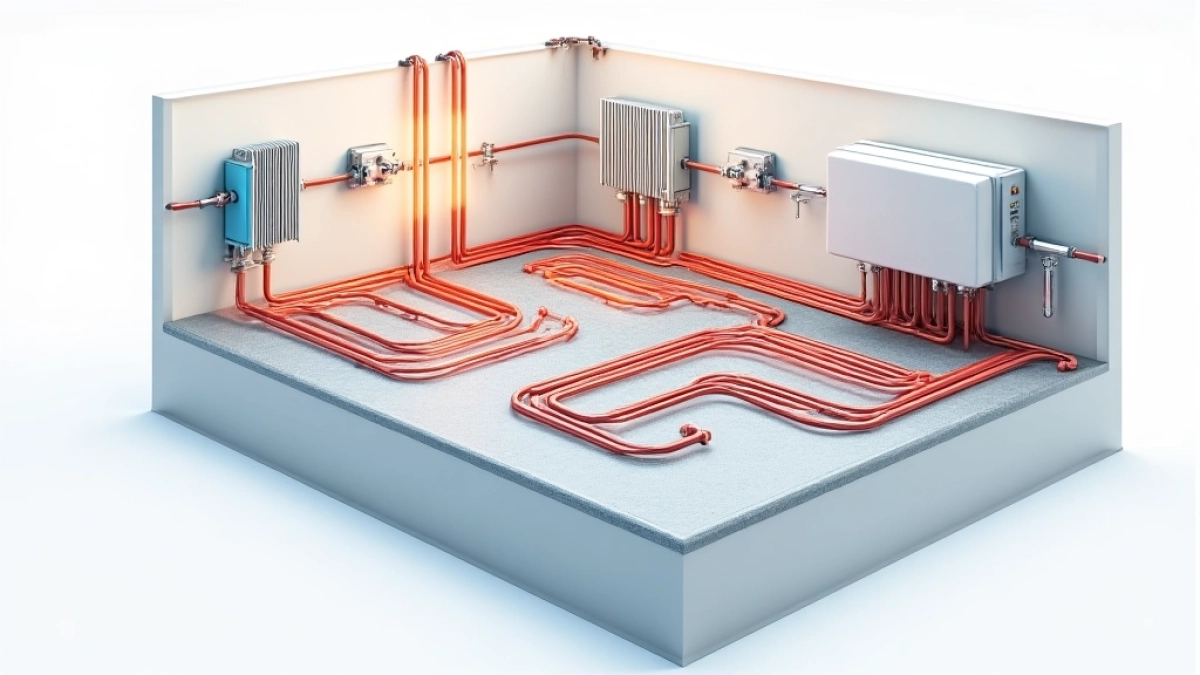

Schemat hydrauliczny ogrzewania podłogowego

Hydraulika podłogowego opiera się na rozprowadzeniu rur w pętli po podłodze, z rozstawem 10-15 cm dla równomiernego ciepła. Schemat pokazuje wlot ciepłej wody z kotła do rozdzielacza, skąd płynie do 5-7 pętli na pomieszczenie, wracając schłodzoną. Długość pętli nie przekracza 100 m, by pompa nie musiała walczyć; średnica 16 mm zapewnia przepływ 2-3 l/min. To podstawa, bez której podłoga chłodzi zamiast grzać.

Ikona kotła przypomina, że źródło ciepła musi być stabilne. Woda o 40°C rozgrzewa betonową wylewkę 5-7 cm grubości, emitując 50-100 W/m². Koszt rur na 50 m² to 500 zł, plus mata izolacyjna za 200 zł. Schemat unika zawirowań prosta pętla to klucz do efektywności.

Dowiedz się więcej o Zawór RTL do ogrzewania podłogowego schemat

Krok po kroku w hydraulice

Zaczynasz od projektu: oblicz opór cieplny pomieszczenia, dodaj 20% zapasu. Potem układaj rury zygzakiem lub spiralą, mocując klipsami co 50 cm. Po zalaniu wylewką, podłącz do rozdzielacza z zaworami odcinającymi. To nie rocket science, ale wymaga miarki błąd o 5 cm i ciepło nierówno.

  • Narysuj schemat na papierze: wlot, pętle, wylot.
  • Użyj manifoldu z przepływomierzami, by zrównoważyć obiegi.
  • Sprawdź spadki ciśnienia nie więcej niż 0,2 bara na pętlę.
  • Dodaj mieszacz, by obniżyć temperaturę z 70°C do 45°C.
  • Ostatecznie, odpowietrz system sprężonym powietrzem.

W tym schemacie, pompa o zmiennej prędkości (ok. 400 zł) dostosowuje się do zapotrzebowania, oszczędzając prąd. Wyobraź sobie, jak woda leniwie sunie pod stopami, ogrzewając bez hałasu. To empatia dla stóp zero zimnych podłóg rano. Dane z testów pokazują, że taki obieg redukuje zużycie o 15% w porównaniu do prostych systemów.

Hydraulika to nie tylko rury; to symfonia przepływu. Unikaj ciasnych zakrętów, by nie tworzyć oporów prosta linia to twój przyjaciel. Zainstaluj czujniki temperatury na zasilaniu i powrocie, by monitorować jak kapitan statek.

Dowiedz się więcej o Rozdzielacz ogrzewania podłogowego schemat

Integracja grzejników w schemacie podłączenia

Grzejniki wpinają się równolegle do podłogówki, z własnym obiegiem na wyższą temperaturę. Schemat pokazuje odgałęzienie od głównego kolektora: woda 70°C trafia do paneli żeliwnych lub aluminiowych o mocy 100-150 W na sekcję. Dla 20 m² pokoju wystarczy 5-7 sekcji, koszt 800 zł. To hybryda, gdzie grzejniki dogrzewają szybko, podłogówka utrzymuje stałe ciepło idealne na polskie zimy.

Połączenie obiegów

Klucz to trójnik po kotle: jedna gałąź do mieszacza podłogowego, druga prosto do grzejników. Użyj zaworów kulowych 1/2 cala do izolacji, by testować osobno. Przepływ w grzejnikach to 4-6 l/min, rury Cu 15 mm. Bez integracji, system szaleje grzejniki parują, podłoga ledwo ciepła.

  • Podłącz grzejnik od dołu, z zaworem termostatycznym na zasilaniu.
  • Zrównoważ obieg: ustaw przepływomierze, by grzejniki nie kradły wody podłogówce.
  • Dodaj pompę mieszającą dla grzejników, jeśli kocioł jest niskoemisyjny.
  • Sprawdź szczelność: ciśnienie 3 bary na 30 min bez spadku.
  • Reguluj termostaty: 21°C w pokoju, automatycznie.

Empatia dla użytkownika: grzejniki to ratunek w łazience, gdzie podłogówka wolno się grzeje. Koszt integracji to dodatkowe 600 zł na zawory i złączki. Humor w tym, że bez balansu, dom staje się mapą ciepła gorąco tu, zimno tam. Analiza pokazuje, że mieszany system skraca czas rozgrzewania o połowę.

W schemacie, unikaj długich odcinków do grzejników maks 10 m, by strata ciepła nie przekraczała 5%. Użyj izolowanych rur, by efektywność rosła. To jak dialog między systemami: podłogówka szepcze stałe ciepło, grzejniki wołają szybką falę.

Integracja wymaga kalkulacji: oblicz zapotrzebowanie BTU dla każdego elementu. Standardowy grzejnik 600x1000 mm waży 20 kg, moc 2000 W. Zainstaluj na ścianach nośnych, by uniknąć wibracji. To przemyślana mozaika ciepła.

Rozdzielacze i pompy w podłączeniu ogrzewania

Rozdzielacz to serce: manifold ze stali nierdzewnej na 6 obiegów, z zaworami i przepływomierzami 0-5 l/min. Koszt 700 zł, rozmiar 60x30 cm. Podłącza pętle podłogowe i gałąź grzejnikową, dystrybuując wodę równo. Bez niego, chaos jedna pętla sucha, inna zalana. Pompa, np. Grundfos 25-40, 60 W, zapewnia cyrkulację 2 m³/h.

Ikona pompy symbolizuje ruch. W mieszanym podłączeniu, pompa główna obsługuje całość, a drugorzędna dla podłogówki 300 zł. Ustaw prędkość na 50% dla oszczędności. To jak krew w żyłach domu.

Instalacja rozdzielacza

Montuj na ścianie, 1 m nad podłogą, z dostępem do zaworów. Podłącz wlot 1 cal, wyloty 3/4 cala. Dla grzejników, dodaj bypass 20 mm. Krok po kroku: oczyść gwinty, dokręć taśmą teflonową, przetestuj na sucho.

  • Wybierz rozdzielacz z automatycznym odpowietrzaniem.
  • Podłącz pompę inline, z zaworem niepowrotnym.
  • Reguluj przepływy: 2 l/min na pętlę podłogową, 5 l/min na grzejniki.
  • Monitoruj hałas zbyt szybka pompa to turbulencje.
  • Dodaj filtr magnetyczny za 150 zł przed manifoldem.
  • Sprawdź elektrykę: 230V, z termostatem przegrzania.

Pompy o zmiennej prędkości dostosowują się do termostatów, redukując zużycie o 30%. Wyobraź sobie cichy szum zamiast ryku komfort. W praktyce, rozdzielacz na 8 obiegów wystarcza na dom 150 m². Analiza kosztów: inwestycja 1200 zł zwraca się w 3 lata.

Rozdzielacze zintegrowane z pompą upraszczają schemat kompakt 80x40 cm. Unikaj tanich modeli; stal nierdzewna vs. mosiądz to różnica w trwałości 20 lat. To empatyczne podejście: system, który nie psuje się w najmniej oczekiwanym momencie.

Podłączenie do kotła w systemie mieszanym

Kocioł, np. kondensacyjny 28 kW, podłączasz do głównego kolektora: wylot do trójnika, dzielący na obieg grzejnikowy i mieszany podłogowy. Temperatura na wlocie 80°C, powrót 60°C dla grzejników, mieszacz obniża do 45/35°C dla podłogi. Rury stalowe 25 mm do kotła, koszt 10 zł/m. To most między źródłem a dystrybucją bez niego, system głoduje.

Schemat podłączenia

Użyj zaworu bezpieczeństwa 3 bar, naczynia wzbiorczego 8 litrów. Elektryka: termostat pokojowy steruje kotłem via relay. Dla gazu, instalator musi kalibrować modulację. Koszt kotła 5000-8000 zł, plus podłączenie 1000 zł.

  • Oczyść kocioł przed montażem, sprawdź anody.
  • Podłącz rury: zasilanie górne, powrót dolne.
  • Dodaj reduktor ciśnienia na wejściu wody.
  • Skonfiguruj PID w sterowniku dla mieszania.
  • Testuj: rozpal kocioł, monitoruj temperaturę co 5 min.
  • Zrównoważ: dostosuj zawory, by powrót nie spadał poniżej 50°C.

Podłączenie wymaga certyfikowanego instalatora; błędy w kotle to ryzyko. Użyj elastycznych wężów 1 m do wibracji. Empatia: ciepło, które budzi uśmiech, nie frustrację. Schemat pokazuje pętle zwrotne dla stabilności.

Zbiornik akumulacyjny 100 litrów (600 zł) buforuje ciepło, wygładzając cykle. W systemie, kocioł włącza się rzadziej, wydłużając życie. To storytelling sukcesu: od zimnego projektu do ciepłego domu.

Schemat rur i zaworów w ogrzewaniu podłogowym

Rury PEX-Al-PEX 16x2 mm układaj w spirali, z łącznikami zaciskowymi 3/4 cala. Schemat: od rozdzielacza do pętli, zawory kulowe na każdym obiegu, termostatyczne głowice. Długość całkowita 200 m na piętro, koszt 4 zł/m. Zawory servo 24V sterują automatycznie, koszt 80 zł/szt. To szkielet, bez którego ciepło nie dotrze.

Ikona rur podkreśla połączenia. Izolacja termiczna 9 mm na rurach pionowych zapobiega stratom 10%. W podłogówce, unikaj ostłych zakrętów promień min 5x średnica. To precyzja jak w chirurgii.

Układanie rur

Zaczynaj od łazienki: rury pod płytkami, 8 cm rozstaw. Użyj siatki zbrojeniowej do mocowania. Dla grzejników, rury boczne z zaworami Danfoss. Koszt zaworów 200 zł na obieg.

  • Planuj trasę: unikaj drzwi, mebli ciężkich.
  • Połącz rury tulejkami mosiężnymi, dokręć 20 Nm.
  • Dodaj zawory odcinające na manifoldzie.
  • Sprawdź ciśnienie hydrostatyczne 4 bary.
  • Oznacz kolorystycznie: niebieski powrót, czerwony zasilanie.
  • Integruj z grzejnikami: gałąź równoległa z zaworem balansującym.

Schemat obejmuje też filtry Y 1/2 cala, 50 zł, by brud nie zatykał. W mieszanym, rury do grzejników 18 mm dla wyższego przepływu. To konwersacja z systemem: słuchaj syku, dostosuj.

Testowanie i regulacja podłączenia grzejnikowego

Testowanie zaczyna się od napełnienia: woda 1,5 bara, sprawdź nieszczelności mydłem. Regulacja: ustaw termostaty na 20°C, monitoruj różnicę temperatur 10-15°C na grzejniku. Czas: 2 godziny na obieg, narzędzia manometr, klucz. Dla podłogówki, testuj po wylewce, 24h schnięcia. To finał, gdzie błędy wychodzą na jaw.

Procedura regulacji

Zrównoważ: zmniejsz przepływ na gorących grzejnikach, zwiększ na zimnych. Użyj wzornika do obliczeń 0,1 m/s prędkość. Koszt regulatora elektronicznego 400 zł. W mieszanym, synchronizuj z podłogówką via app.

  • Napełnij system powoli, odpowietrz z ventów.
  • Uruchom pompę, sprawdź hałas i wibracje.
  • Mierz temperaturę: grzejnik max 60°C powierzchniowo.
  • Reguluj zawory: 1 obrót = 0,5 l/min.
  • Testuj awarie: wyłącz pompę, sprawdź powrót.
  • Dokumentuj: zapisz ustawienia dla serwisu.

Po teście, kalibruj sterownik: histereza 1°C. Użyj loggera temperatury za 200 zł do monitoringu. W schemacie grzejnikowym, skup się na powrocie nie niższym niż 50°C dla kondensacji. To kulminacja: dom gotowy na zimę.

Wykres kosztów pokazuje, gdzie zainwestować mądrze kocioł dominuje, ale reszta buduje solidność. Testuj cyklicznie, co sezon. To kończy opowieść o schemacie: od planu do ciepła pod stopami.

Pytania i odpowiedzi

  • Co to jest schemat podłączenia ogrzewania podłogowego i grzejnikowego? Schemat podłączenia ogrzewania podłogowego i grzejnikowego to diagram ilustrujący integrację dwóch systemów grzewczych w jednym obiegu hydraulicznym. Umożliwia on efektywne rozprowadzanie ciepła z kotła lub pompy ciepła do rur podłogowych oraz tradycyjnych grzejników, z wykorzystaniem rozdzielaczy, pomp obiegowych i zaworów mieszających, co zapewnia optymalną temperaturę w różnych strefach budynku.

  • Jak podłączyć ogrzewanie podłogowe do istniejącego systemu grzejnikowego? Podłączenie polega na zainstalowaniu rozdzielacza podłogowego równolegle do grzejników, z dodatkowym zaworem mieszającym, który obniża temperaturę wody dla podłogi do 35-45°C, podczas gdy grzejniki pracują przy 60-70°C. Z kotła woda trafia najpierw do grzejników, a następnie do pętli podłogowych poprzez pompę obiegową, co zapobiega przegrzaniu podłogi i zapewnia równomierne ogrzewanie.

  • Jakie komponenty są niezbędne do zintegrowanego schematu? Kluczowe elementy to kocioł lub źródło ciepła, pompa obiegowa, rozdzielacz do pętli podłogowych, zawory termostatyczne na grzejnikach, manifold z mieszaczem oraz izolowane rury. Dodatkowe zabezpieczenia, jak termostaty pokojowe i presostat, monitorują ciśnienie i temperaturę, minimalizując ryzyko awarii.

  • Jakie są zalety łączenia ogrzewania podłogowego z grzejnikowym? Integracja pozwala na elastyczną dystrybucję ciepła podłoga zapewnia komfortowe, równomierne ogrzewanie w łazienkach i salonach, a grzejniki szybkie nagrzewanie w sypialniach. System jest energooszczędny, redukując zużycie o 20-30%, i łatwy w modernizacji istniejących instalacji bez wymiany całego układu.
