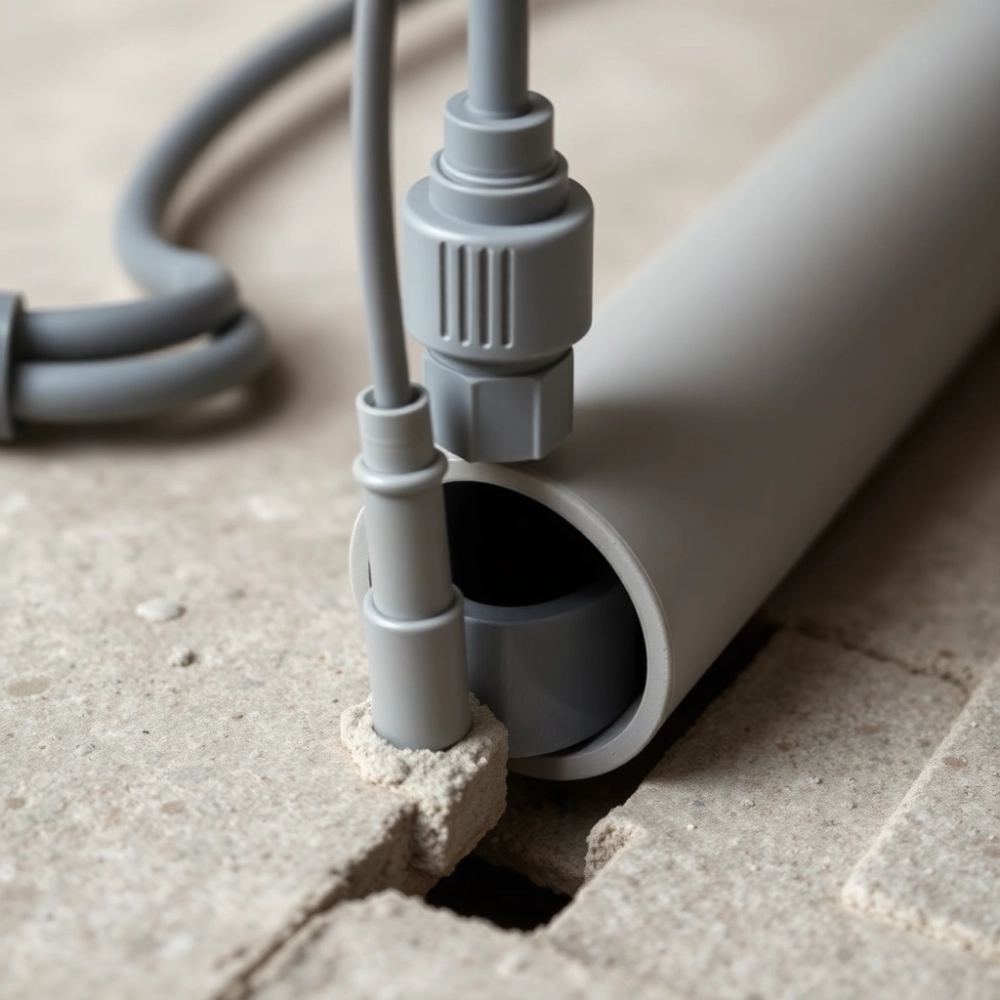

Jak zamontować czujnik temperatury ogrzewania podłogowego krok po kroku

Zamontowanie czujnika temperatury ogrzewania podłogowego to nie jest rocket science, ale diabeł tkwi w szczegółach: milimetr za blisko ściany, brak rurki ochronnej, odwrócona polaryzacja i cały system grzeje jak chce, albo wcale. Prawidłowy montaż zajmuje od 30 do 60 minut, a oszczędza nerwy, rachunki za prąd i gwarancję producenta maty. Poniżej znajdziesz kompletną instrukcję, w której tłumaczę nie tylko co zrobić, ale też dlaczego dany krok ma znaczenie fizyczne czy elektryczne, bo w ogrzewaniu podłogowym przyczyna i skutek działają bardzo blisko siebie.

• Jak działa regulator z czujnikiem podpodłogowym i co dokładnie montujesz
• Narzędzia i materiały potrzebne do montażu czujnika podpodłogowego
• Schemat podłączenia regulatora z czujnikiem do maty grzewczej
• Montaż czujnika podpodłogowego w warstwie podłogi
• Programowanie i pierwsze uruchomienie termostatu z czujnikiem NTC
• Najczęstsze błędy przy montażu czujnika podłogowego i jak ich uniknąć
• Checklist przed pierwszym uruchomieniem ogrzewania podłogowego
• Konserwacja i kiedy wymienić czujnik

Jak działa regulator z czujnikiem podpodłogowym i co dokładnie montujesz

Regulator temperatury to mózg całej instalacji. Mierzy on temperaturę podłogi za pomocą czujnika NTC (termistora), porównuje ją z wartością zadaną i włącza lub wyłącza zasilanie maty grzewczej. Dzięki temu podłoga nie przegrzewa się pod meblami, a łazienka nie zamienia się w saunę, gdy zapomnisz wyłączyć ogrzewanie.

W zestawie znajdziesz trzy kluczowe elementy: sam regulator z wyświetlaczem lub pokrętłem, przewód zakończony czujnikiem NTC oraz elastyczną rurkę ochronną (peszel), w którą chowasz przewód czujnika. Rurka pozwala wymienić czujnik bez kucia podłogi i chroni go przed wilgocią oraz uszkodzeniami mechanicznymi.

Czujnik NTC zmniejsza swoją rezystancję, gdy temperatura rośnie. Sterownik odczytuje tę rezystancję, przelicza na stopnie Celsjusza i reaguje z opóźnieniem rzędu 1-2 minut, by uniknąć ciągłego przełączania. To opóźnienie wynika z bezwładności termicznej wylewki: podłoga nagrzewa się wolno, więc szybki regulator nic tu nie pomoże.

Narzędzia i materiały potrzebne do montażu czujnika podpodłogowego

Zanim zaczniesz, przygotuj stanowisko. Brak śrubokręta w połowie roboty oznacza chodzenie po sklepie z zabłoconą podłogą, a tego wolałbyś uniknąć. Poniżej lista, którą możesz wydrukować i odhaczać.

• Śrubokręt płaski i krzyżakowy (izolowany, do prac pod napięciem)
• Miernik uniwersalny z funkcją pomiaru rezystancji (omomierz)
• Nóż do kabli lub ściągacz izolacji
• Szczypce do cięcia peszla
• Rurka karbowana (peszel) o średnicy 16 mm
• Przewód czujnika 2x0,5 mm² w podwójnej izolacji
• Taśma izolacyjna, opaski zaciskowe, zaślepka do rurki
• Opcjonalnie: kombinerki, poziomica, marker

Peszel 16 mm to standard, którego trzymają się wszyscy producenci regulatorów. Mniejsza średnica utrudnia wciągnięcie czujnika, większa nie zmieści się w typowej warstwie kleju pod płytkami. Długość rurki dobierz do odległości od ściany do punktu pomiaru, dodając 30 cm zapasu.

Uwaga: czujnika NTC nie wolno montować w szczelinie dylatacyjnej ani tuż przy ścianie. Szczelina dylatacyjna rozszerza się i zwęża, co może mechanicznie uszkodzić przewód, a ściana zawsze jest chłodniejsza niż środek pomieszczenia, więc pomiar będzie fałszywie zaniżony. Trzymaj się minimum 15-20 cm od krawędzi maty.

Schemat podłączenia regulatora z czujnikiem do maty grzewczej

Podłączenie elektryczne składa się z czterech etapów. Każdy z nich ma swoją logikę: bezpieczeństwo, zasilanie, obciążenie, pomiar. Pominięcie któregokolwiek grozi albo brakiem grzania, albo zwarciem, a w najgorszym razie pożarem.

Krok 1: wyłącz napięcie w rozdzielnicy. Nie wystarczy wyłączyć pokrętło regulatora, bo przewody pod napięciem czekają na palec. Wykręć bezpiecznik lub przestaw wyłącznik nadprądowy w pozycję OFF, a dla pewności sprawdź miernikiem brak napięcia między L a N.

Krok 2: podłącz przewody zasilające. Faza (brązowy lub czarny) trafia do zacisku L, neutralny (niebieski) do N. Przewód ochronny żółto-zielony łączysz z listwą PE w puszce podtynkowej. Solidne dokręcenie zacisków zapobiega iskrzeniu, które grzeje styk i wypala izolację po kilku miesiącach.

Krok 3: podłącz matę grzewczą. Przewody wyjściowe z maty trafiają do zacisków L OUT i N OUT (oznaczanych czasem LOAD). Maty jednożyłowe wymagają podłączenia obu końców przewodu grzejnego, dwużyłowe mają tylko jeden przewód wyjściowy plus ekran. Ekran maty (oplot ochronny) podłącz do PE, by zapewnić ciągłość uziemienia.

Krok 4: poprowadź rurkę ochronną z czujnikiem. Peszel układasz w warstwie kleju lub wylewki między dwoma pętlami maty grzewczej, minimum 30 cm od ściany. Koniec rurki musi być zaślepiony (korkiem lub taśmą), by klej ani wylewka nie dostały się do środka i nie zablokowały wymiany czujnika w przyszłości.

Żyły czujnika (zwykle dwa cienkie przewody w ekranie lub bez) podłączasz do zacisków oznaczonych NTC lub SENSOR. Polaryzacja czujnika NTC jest obojętna: termistor działa tak samo niezależnie od kierunku prądu, więc nie pomylisz się, nawet jeśli zamienisz żyły miejscami.

Montaż czujnika podpodłogowego w warstwie podłogi

Czujnik nie może wisieć w powietrzu ani leżeć na macie. Prawidłowe zatopienie w kleju lub wylewce zapewnia kontakt termiczny, bez którego pomiar dryfuje o 2-3°C i regulator wyłącza ogrzewanie za późno lub za wcześnie.

Głębokość montażu zależy od typu wykończenia. Pod płytkami ceramicznymi czujnik trafia bezpośrednio w warstwę kleju, 2-3 mm pod spodem płytki. Pod panelami laminowanymi lub deską warstwową czujnik musi być w wylewce samopoziomującej, bo panele mają opór cieplny, który spowolniłby odczyt.

Odległość od krawędzi maty to kolejny parametr, którego nie wolno zgadywać. Optimum to 15-20 cm, by czujnik mierzył temperaturę typową dla środka strefy grzewczej, a nie punkt szczególnie blisko lub daleko od przewodu grzejnego. Zbyt blisko pętli maty odczyt skacze o 5-8°C przy każdym cyklu włączenia.

Wskazówka praktyczna: przed wylaniem kleju lub wylewki sfotografuj ułożenie rurki z czujnikiem. Gdy za dwa lata będziesz szukał lokalizacji, by wymienić czujnik, zdjęcie z telefonu zaoszczędzi godziny szukania i kucia podłogi w ciemno.

Jeśli w pomieszczeniu są dwie maty grzewcze obsługiwane przez jeden regulator, każda strefa powinna mieć własny czujnik, a sterownik typu dual. Jeden czujnik dla dwóch mat to proszenie się o problemy, bo podłoga nierównomiernie się nagrzewa i jeden punkt pomiaru nie oddaje całości.

Programowanie i pierwsze uruchomienie termostatu z czujnikiem NTC

Po zamontowaniu czas na test. Zanim włączysz zasilanie, zmierz rezystancję czujnika miernikiem. To najszybszy sposób, by wykryć przerwę w przewodzie lub zwarcie w rurce ochronnej. Wartości różnią się w zależności od temperatury otoczenia w momencie pomiaru.

Włącz zasilanie w rozdzielnicy i ustaw na regulatorze temperaturę docelową, zwykle 26-28°C dla salonu i 30-33°C dla łazienki. Wyższe wartości w łazienkach wynikają z potrzeby szybszego nagrzania płytek po wejściu z wanny lub prysznica, gdzie temperatura powietrza spada gwałtownie.

Tryb dzień/noc i harmonogram tygodniowy to funkcje, które realnie obniżają rachunki. Obniżenie temperatury o 2°C na 8 godzin nocnych daje oszczędność rzędu 8-12% w skali miesiąca. Mechanizm jest prosty: mata pracuje krócej, bo podłoga oddaje ciepło wolniej, niż je tracisz przez otwarte okno.

Jeśli po 15 minutach od włączenia mata nie grzeje, sprawdź trzy rzeczy: czy świeci się wskaźnik LED na regulatorze, czy napięcie na wyjściu L OUT wynosi 230 V (miernikiem), czy rezystancja maty (z odłączonymi przewodami) mieści się w zakresie 30-500 Ω zależnie od długości. Brak któregokolwiek sygnału oznacza konkretną usterkę, nie ogólną awarię.

Najczęstsze błędy przy montażu czujnika podłogowego i jak ich uniknąć

Każdy instalator robi błędy, ale niektóre powtarzają się tak często, że warto je znać zanim popełnisz. Poniższa lista to efekt tysięcy serwisów gwarancyjnych, nie teoretyczne gdybanie.

Błąd numer jeden: brak peszla. Niektórzy montują czujnik luzem w wylewce, bez rurki ochronnej. Po dwóch latach czujnik koroduje, zmienia rezystancję i sterownik albo wyłącza ogrzewanie za wcześnie, albo nie wyłącza wcale. Wymiana czujnika bez peszla oznacza kucie podłogi na ślepo i remont trwający tydzień zamiast godziny.

Błąd numer dwa: czujnik przy ścianie lub pod meblem bez nóg. Ściana zawsze jest chłodniejsza o 1-3°C od środka pokoju, a mebel bez nóg (typowo kanapa z pełną zabudową od dołu) tworzy strefę, w której ciepło nie ma ujścia. Termicznie to pułapka: mata grzeje, ale regulator tego nie widzi, bo czujnik mierzy temperaturę odizolowaną od rzeczywistości.

Błąd numer trzy: zbyt blisko krawędzi maty. W odległości mniejszej niż 5 cm od pętli grzejnej czujnik reaguje na wahania cyklu włącz-wyłącz zamiast na średnią temperaturę powierzchni. Efekt to migotanie ogrzewania i skoki komfortu termicznego od zimnej podłogi do gorącej co kilkanaście minut.

Błąd numer cztery: brak wyłącznika różnicowoprądowego (RCD). Według normy PN-HD 60364 każdy obwód z matą grzewczą w pomieszczeniu mokrym lub wilgotnym wymaga RCD o prądzie różnicowym nie większym niż 30 mA. Bez niego zwarcie w macie oznacza ryzyko porażenia, szczególnie w łazience z odpływem liniowym i brakiem izolacji przeciwwilgociowej.

Błąd numer pięć: pominięcie testu rezystancji przed wylaniem wylewki. Matę i czujnik sprawdza się omomierzem zawsze przed, w trakcie i po montażu. Zanotuj wyniki. Gdy mata przestanie działać za miesiąc, masz punkt odniesienia: producent odmówi gwarancji, jeśli nie masz protokołu pomiarowego z montażu.

Checklist przed pierwszym uruchomieniem ogrzewania podłogowego

1. Wyłącznik różnicowoprądowy RCD 30 mA zamontowany i przetestowany przyciskiem TEST
2. Napięcie zasilania 230 V zmierzone na wejściu regulatora
3. Polaryzacja L i N sprawdzona, PE podłączone do zacisku uziemienia
4. Czujnik NTC w peszelu, koniec rurki zaślepiony, rezystancja zgodna z tabelą dla temperatury otoczenia
5. Rurka z czujnikiem minimum 15-20 cm od krawędzi maty, 30 cm od ściany
6. Mata ułożona zgodnie z planem, ekran podłączony do PE
7. Rezystancja maty zmierzona i zapisana, mieści się w zakresie katalogowym producenta
8. Wylewka lub klej utwardzone (czas zgodny z kartą techniczną producenta)
9. Programator ustawiony na temperaturę docelową, harmonogram zapisany
10. Protokół pomiarów (rezystancja, napięcie, lokalizacja czujnika) zachowany w dokumentacji

Konserwacja i kiedy wymienić czujnik

Czujnik NTC nie wymaga regularnej konserwacji, ale jego żywotność zależy od warunków pracy. W suchej wylewce cementowej działa 15-20 lat, w anhydrytowej nawet dłużej, w wilgotnych pomieszczeniach bez izolacji przeciwwilgociowej może zardzewieć po 5-7 latach. Objaw starzenia się czujnika to stopniowe przesuwanie odczytu o 2-3°C w górę, co widać jako przegrzewanie podłogi i wyższe rachunki.

Wymiana czujnika w peszelu trwa 20 minut. Wyciągasz stary przewód, wciągasz nowy, podłączasz do zacisków NTC, programujesz. Bez peszla wymiana oznacza kucie podłogi, lokalizację przewodu detektorem i wylanie nowej wylewki, co kosztuje kilka razy więcej niż wymiana czujnika w rurce ochronnej.

Jeden regulator może obsłużyć więcej niż jedną matę, ale pod warunkiem, że sumaryczna moc nie przekracza 16 A (ok. 3600 W przy 230 V). Typowa mata łazienkowa ma 100-150 W/m², łazienka 6 m² to 600-900 W, więc zapasu wystarczy nawet na dwie strefy. Przekroczenie limitu prądowego powoduje przegrzewanie styków i wyzwalanie bezpiecznika.

Ważne: normy PN-EN 1264 (ogrzewanie podłogowe) oraz PN-HD 60364 (instalacje elektryczne niskiego napięcia) regulują wymogi montażu. PN-EN 1264-4 definiuje minimalne odstępy i głębokość zatopienia, a PN-HD 60364-7-701 nakłada obowiązek stosowania RCD 30 mA w pomieszczeniach z wanną lub prysznicem. Więcej szczegółów na stronie Polskiego Komitetu Normalizacyjnego (pkn.pl) oraz w bazie norm PKN.

Zamontowanie czujnika temperatury ogrzewania podłogowego w poprawny sposób to inwestycja w komfort, bezpieczeństwo i niskie rachunki na lata. Jeśli planujesz podłączenie kilku stref, warto rozważyć listwę centralną z wieloma regulatorami lub jeden sterownik wielokanałowy z modułem WiFi, którym możesz zarządzać temperaturą w każdym pokoju osobno. Przy montażu pamiętaj o trzech filarach: peszel ochronny, właściwa lokalizacja w strefie grzewczej, RCD 30 mA w obwodzie. Te trzy elementy odróżniają instalację, która działa przez dekady, od tej, która generuje problemy od pierwszego sezonu grzewczego.

Źródła danych i normy

• PN-EN 1264-1 do 1264-5: Ogrzewanie podłogowe. Wymagania i metody badań.
• PN-HD 60364-7-701: Instalacje elektryczne w pomieszczeniach z wanną lub prysznicem.
• Karty katalogowe producentów regulatorów: zakresy rezystancji NTC 10 kΩ i 100 kΩ.
• Wytyczne Izby Inżynierów Budownictwa dotyczące instalacji elektrycznych niskiego napięcia.
• Polski Komitet Normalizacyjny, pkn.pl, dostęp do pełnych tekstów norm.
