Jak działa centralne ogrzewanie w bloku?

Centralne ogrzewanie w bloku działa na zasadzie jednego wspólnego źródła ciepła, które zasila wszystkie mieszkania poprzez sieć rur z gorącą wodą. Zrozumiesz mechanizm, poznając kotłownię jako serce systemu, gdzie kotły produkują energię termiczną. Dowiesz się, jak obieg wody dociera do grzejników dzięki pompom cyrkulacyjnym, a liczniki ciepła mierzą zużycie indywidualne. Regulacja zaworami termostatycznymi pozwala kontrolować temperaturę w każdym lokalu, zapewniając komfort i oszczędności.

• Kotłownia jako źródło ciepła w bloku
• Kotły gazowe i inne w centralnym ogrzewaniu bloku
• Obieg gorącej wody w rurach bloku
• Dystrybucja ciepła do grzejników w mieszkaniach
• Pompy cyrkulacyjne w systemie CO bloku
• Liczniki ciepła w centralnym ogrzewaniu bloku
• Regulacja zaworami termostatycznymi w bloku
• Pytania i odpowiedzi: Jak działa centralne ogrzewanie w bloku

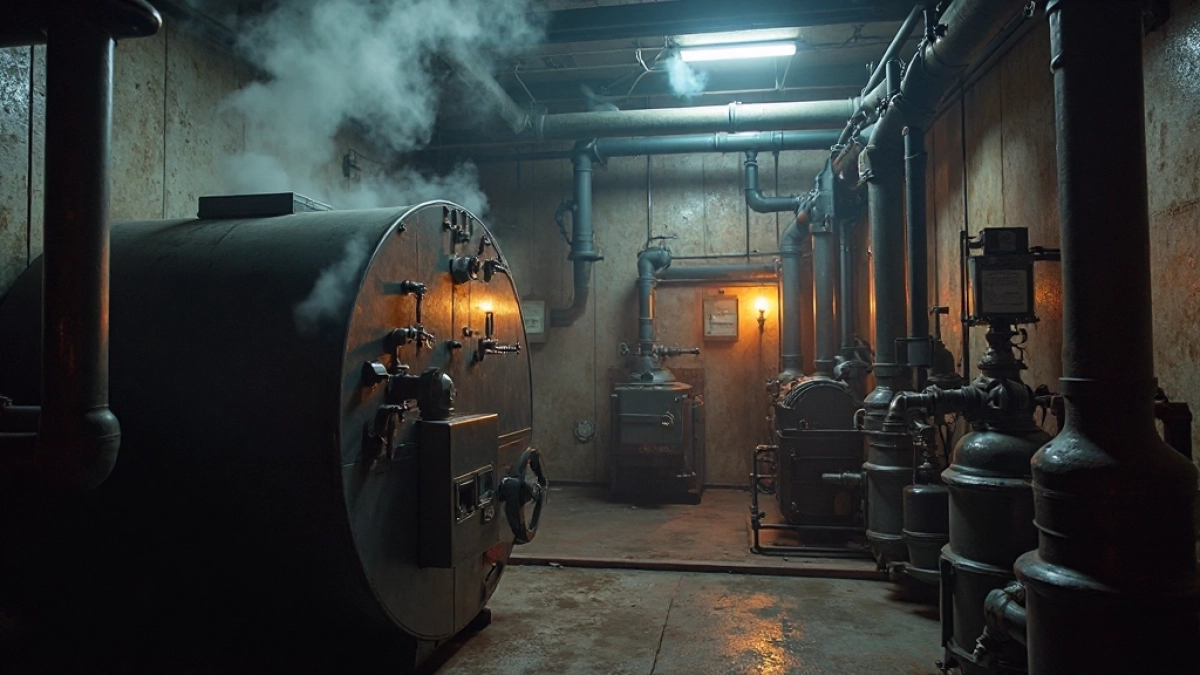

Kotłownia jako źródło ciepła w bloku

Kotłownia w bloku to centralne miejsce, gdzie powstaje ciepło dla całego budynku. Znajduje się zazwyczaj w piwnicy, wyposażona w izolowane ściany i wentylację, by bezpiecznie pracować non-stop w sezonie grzewczym. Tutaj woda podgrzewana jest do 70-90°C, tworząc medium nośne energii cieplnej. System ten eliminuje potrzebę indywidualnych pieców w mieszkaniach, co upraszcza życie lokatorów. Cały blok ogrzewany jest równomiernie, bez różnic temperatur między kondygnacjami.

W kotłowni instalowane są zbiorniki buforowe o pojemności 2-10 m³, magazynujące nadmiar ciepła. Dzięki nim unika się ciągłego rozpalania kotłów, co oszczędza paliwo. Automatyczne sterowniki monitorują temperaturę zewnętrzną i wewnątrz budynku, dostosowując pracę do potrzeb. Operator kotłowni sprawdza ciśnienie w obiegu, utrzymując je na poziomie 1,5-2,5 bara. To miejsce wymaga corocznych przeglądów, by zapobiec awariom.

Podstawowe elementy kotłowni

Kluczowe urządzenia to kotły, pompy i wymienniki ciepła. Zbiornik wyrównawczy kompensuje rozszerzalność wody przy nagrzewaniu. Armatura bezpieczeństwa, jak zawory nadmiarowe, chroni przed przegrzaniem. Wentylacja usuwa spaliny, a filtry oczyszczają wodę z osadów. Wszystko to współpracuje, by ciepło płynęło sprawnie do rur.

Sprawdź Jak sprawdzić czy pompa centralnego ogrzewania działa

Proces zaczyna się od spalania paliwa w kotłach, co ogrzewa wodę w wymiennikach. Gorąca woda wypływa główną rurą zasilającą, wraca schłodzona rurą powrotną. Cyrkulacja trwa 24 godziny na dobę w zimie. Kotłownia obsługuje też ciepłą wodę użytkową latem. Efektywność sięga 90% w nowoczesnych instalacjach.

Kotły gazowe i inne w centralnym ogrzewaniu bloku

Kotły gazowe dominują w blokach ze względu na czystość spalania i automatyzację. Pracują na gazie ziemnym, osiągając moc 100-5000 kW w zależności od wielkości budynku. Palnik moduluje płomień, dostosowując go do obciążenia. Sprawność wynosi 92-98%, minimalizując straty. Emisja CO2 jest niska dzięki rekuperatorom.

Kotły węglowe spotyka się w starszych blokach, z automatycznymi podajnikami paliwa. Wymagają bunkra na węgiel i popielnika. Temperatura wody stabilna na 80°C, ale czyszczenie rusztu co 24-48 godzin. Olejowe kotły używają lekkiego oleju opałowego, z dyszami natryskującymi paliwo. Hybrydowe systemy łączą gaz z pompami ciepła dla oszczędności.

Zobacz centralne ogrzewanie jak działa

Porównanie typów kotłów

Wybór kotła zależy od dostępności paliwa i regulacji środowiskowych. Nowe instalacje preferują gazowe z kondensacją, odzyskujące ciepło ze spalin. Kotły biomasowe na pellet rosną w popularności, z automatycznym zasypem. Każdy typ ma palnik i system sterowania PLC. Przeglądy co 6 miesięcy zapewniają bezpieczeństwo.

Podczas pracy kocioł utrzymuje krzywą grzewczą: wyższa temperatura przy mrozie. Modulacja mocy zapobiega cyklom włącz-wyłącz. Czujniki tlenu optymalizują mieszankę powietrza. W blokach wielorodzinnych kotły kaskadowe sumują moce kilku jednostek. To gwarantuje ciągłość ogrzewania bloku.

Obieg gorącej wody w rurach bloku

Obieg w bloku to zamknięty układ rur stalowych lub miedzianych, izolowanych pianką poliuretanową o grubości 20-50 mm. Gorąca woda płynie rurą zasilającą pionami do najwyższych pięter, schładza się oddając ciepło i wraca powrotnikiem. Długość sieci sięga 1-2 km w dużym budynku. Ciśnienie hydrostatyczne rośnie z wysokością o 0,1 bara na piętro. Izolacja redukuje straty ciepła do 2-5% na dobę.

Zobacz jak działa centralne ogrzewanie

Rury biegną w szachtach windowych i korytarzach, z odgałęzieniami do mieszkań. Zawory odcinające na każdym piętrze umożliwiają serwis. Woda destylowana z inhibitorami korozji zapobiega osadom. Temperatura spada o 20°C między kotłownią a grzejnikami. System dwururowy oddziela obieg grzewczy od użytkowego.

• Woda nagrzewa się w kotłowni do 80-90°C.
• Płynie rurą główną do pionów budynku.
• Oddaje ciepło w grzejnikach, schładzając do 60°C.
• Wraca powrotnikiem do kotłowni na ponowne podgrzanie.
• Pętla zamyka się dzięki pompom.

W starszych blokach rury żeliwne wymagają wymiany co 30 lat. Nowe z tworzyw sztucznych są lżejsze i tańsze w montażu. Kontrola pH wody na poziomie 8-9 hamuje rdzewienie. Czyszczenie chemiczne co 5 lat usuwa kamień. Obieg zapewnia stałą temperaturę w całym bloku.

Dystrybucja ciepła do grzejników w mieszkaniach

Dystrybucja zaczyna się od pionów, skąd odgałęzienia wchodzą do mieszkań przez ściany. Grzejniki żeliwne lub stalowe o mocy 100-200 W/m² odbierają ciepło od wody. Woda spowalnia w żeberkach, oddając energię przez konwekcję i promieniowanie. Mieszkanie 60 m² potrzebuje 5-7 kW łącznie. Zawory kulowe pozwalają odciąć lokal.

W nowoczesnych blokach stosuje się grzejniki niskotemperaturowe z aluminium, pracujące przy 55°C. Podłogówka w niektórych lokalach rozprowadza ciepło równomiernie. Ciepło unosi się, tworząc cyrkulację powietrza w pomieszczeniu. Straty na mostkach termicznych minimalizowane są uszczelkami. Dystrybucja zapewnia 20-22°C w pokojach.

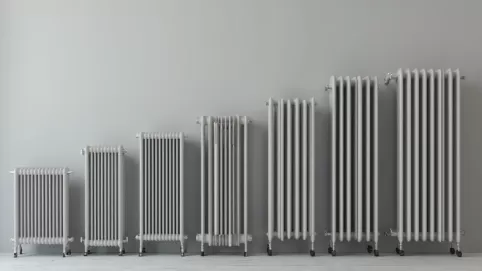

Typy grzejników w blokach

Płytowe grzejniki z ożebrowaniem zwiększają powierzchnię wymiany ciepła. Żeliwne klasyczne magazynują ciepło dłużej. Konwektory dmuchają gorące powietrze. Wybór zależy od izolacji budynku. Montaż na wysokości 10-20 cm od podłogi optymalizuje efekt.

Proces oddawania ciepła: woda wpływa na górę grzejnika, wypływa schłodzona na dole. Termostaty blokują przepływ przy osiągnięciu temperatury. W blokach z 100 mieszkaniami dystrybucja synchronizuje się centralnie. Serwis grzejników raz na rok usuwa powietrze.

Różnica temperatur zasilanie-powrót wynosi 20°C dla efektywności. W mieszkaniach na parterze grzejniki mniejsze niż na górnych piętrach. Automatyczne odpowietrzniki zapobiegają hałasowi. Całość tworzy sieć, gdzie ciepło dociera precyzyjnie.

Pompy cyrkulacyjne w systemie CO bloku

Pompy cyrkulacyjne wymuszają ruch wody w rurach, pokonując opory. Moc 1-10 kW, zależnie od budynku. Pracują na 1450 obr./min, z falownikami regulującymi prędkość. Zużywają 1-5% energii systemu. Bez nich cyrkulacja grawitacyjna wystarcza tylko w małych blokach.

Główne pompy w kotłowni pchają wodę do pionów. Dodatkowe na piętrach stabilizują ciśnienie. Czujniki przepływu sygnalizują awarie. Żywotność 10-15 lat przy oleju smarowym. Regulacja elektroniczna dostosowuje do obciążenia.

• Pompa włącza się po sygnale z termostatu kotłowni.
• Zwiększa prędkość wody do 1-2 m/s.
• Utrzymuje ΔT 20°C.
• Wyłącza się przy temperaturze zewnętrznej powyżej 10°C.
• Redundancja: dwie pompy na zmianę.

W blokach energooszczędnych pompy EC o sprawności 90%. Zmienne obroty oszczędzają prąd. Kontrola przez BMS integruje z pogodą. Montaż na wibroizolatorach tłumi hałas. To klucz do płynnego obiegu ogrzewania.

Liczniki ciepła w centralnym ogrzewaniu bloku

Liczniki ciepła mierzą zużycie w każdym mieszkaniu, instalowane na zasilaniu. Obliczają energię z formuły Q = m * c * ΔT, gdzie m to masa wody, c ciepło właściwe. Dokładność 2-3%, z pamięcią na rok. Rozliczenia kwartalne proporcjonalne do odczytów. Koszt licznika 500-1000 zł.

Urządzenie ma przepływomierz ultradźwiękowy i sondy PT1000. Rejestruje temperaturę zasilania i powrotu. Wyświetlacz LCD pokazuje kWh. zdalny odczyt przez radio. Wymiana baterii co 10 lat. Kalibracja co 5 lat przez akredytowane laboratorium.

W bloku 50 mieszkań liczniki sumują zużycie do faktury wspólnoty. Oszczędności 20-30% dzięki świadomości. Awaria licznika szacowana średnią. Integracja z app zarządcy ułatwia. Dane przesyłane co miesiąc.

Regulacja zaworami termostatycznymi w bloku

Zawory termostatyczne na grzejnikach pozwalają ustawić 1-5, gdzie 3 to 20°C. Głowica z płynem rozszerzalnym zamyka zawór przy wzroście temperatury. Czas reakcji 20-30 min. Precyzja ±1°C. Montaż na adapterach do starych zaworów.

Centralna regulacja przez zarządce wyłącza ogrzewanie wiosną. Indywidualna kontrola oszczędza do 15% ciepła. Zawory z elektrozaworem w systemach zdalnych. Czujniki pokojowe korygują nastawę. Kalibracja głowic co sezon.

• Ustaw głowicę na 3 dla komfortu.
• Otwórz przy mrozie, zmniejsz nocą.
• Odpowietrz grzejnik kluczem.
• Sprawdź blokadę zaworu.
• Użyj ogranicznika maksymalnego.

W blokach inteligentne termostaty łączą z WiFi, programując harmonogram. Redukcja strat przez nocne obniżenie o 4°C. Współpraca z kotłownią via Modbus. To daje pełną władzę nad ogrzewaniem w mieszkaniu.

Pytania i odpowiedzi: Jak działa centralne ogrzewanie w bloku

• Jak działa centralne ogrzewanie w bloku mieszkalnym?

  Centralne ogrzewanie w bloku opiera się na wspólnym źródle ciepła w kotłowni, zazwyczaj zlokalizowanej w piwnicy budynku. Ciepło generowane przez kotły (gazowe, węglowe lub olejowe) jest transportowane do mieszkań za pomocą sieci izolowanych rur z gorącą wodą lub parą. Cyrkulacja medium grzewczego jest wspomagana pompami, co zapewnia automatyczne i równomierne rozprowadzenie ciepła do grzejników w poszczególnych lokalach.

• Gdzie znajduje się źródło ciepła i jak jest dystrybuowane?

  Źródło ciepła to kotłownia w piwnicy budynku. Gorąca woda lub para płynie siecią rur do grzejników w mieszkaniach, gdzie oddaje ciepło. Po ostygnięciu medium wraca do kotłowni w obiegu zamkniętym, co pozwala na efektywną recyrkulację wspomaganą pompami.

• Jak rozliczane jest zużycie ciepła w poszczególnych mieszkaniach?

  Każde mieszkanie ma zainstalowany oddzielny licznik ciepła, który mierzy indywidualne zużycie energii. Rozliczenia są proporcjonalne do faktycznego poboru, co zależy od efektywności kotłowni, cen paliwa i regulacji termostatów w lokalach.

• Jakie są zalety i wady centralnego ogrzewania w blokach?

  Zalety to równomierne ogrzewanie, wyższy komfort dzięki termostatom, oszczędności przy regulacji i mniejsze ryzyko awarii dzięki automatyce. Wady obejmują zależność od centralnego harmonogramu sezonu grzewczego oraz potencjalne wspólne awarie, choć nowoczesne systemy minimalizują te ryzyka poprzez przeglądy i konserwację przez wspólnotę.
