Instalacja ogrzewania podłogowego: przewodnik po montażu

Instalacja ogrzewania podłogowego staje się standardem w nowych domach i modernizacjach, ale decyzja nie jest trywialna: czy priorytetem ma być koszt montażu czy długofalowe oszczędności, czy lepszy będzie system wodny czy elektryczny, oraz jak pogodzić wysokość podłogi z wymaganiami estetycznymi i konstrukcyjnymi. Drugie ważne pytanie dotyczy zakresu prac czy podłogówkę postawić przy remoncie jednej łazienki, czy zaplanować ją kompleksowo na całe piętro; zakres determinuje schematy, ilość pętli, wysokość warstw i przebieg instalacji. Ten tekst pokaże konkretne liczby, typowe konfiguracje i praktyczne decyzje, które ułatwią wybór i przygotowanie budżetu.

• Planowanie instalacji ogrzewania podłogowego
• Wybór systemu: wodne czy elektryczne ogrzewanie podłogowe
• Schematy instalacyjne podłogówki
• Przygotowanie podłoża i izolacji dla podłogówki
• Montaż rur, folii i mat grzewczych
• Zasilanie, złącza i zabezpieczenia instalacji
• Testy, napełnianie i uruchomienie układu
• Instalacja ogrzewania podłogowego - Pytania i odpowiedzi

Poniżej krótka analiza porównawcza kosztów i parametrów podstawowych wariantów instalacji dane orientacyjne dla planowania (wartości za 1 m² oraz przykład dla 50 m²):

Dane w tabeli pokazują kluczowe różnice: przy rozstawie rur 15 cm potrzeba około 6,7 m rury na każdy metr kwadratowy, więc dla 50 m² będzie to ~333 m rur; maksymalna długość jednej pętli zwykle nie powinna przekraczać 90120 m, co oznacza konieczność podziału na kilka obiegów (dla 333 m: 34 pętle). Różnica kosztów instalacji na przykładzie 50 m² to zwykle 1 0002 000 zł na korzyść systemu wodnego przy założeniu integracji z kotłem lub pompą ciepła, lecz elektryczne ogrzewanie podłogowe wymaga mniejszego narastania wysokości i prostszych prac przy remoncie.

Planowanie instalacji ogrzewania podłogowego

Na początku planowania kluczowe jest policzenie strat ciepła dla każdego pomieszczenia to od tych liczb zależy, ile mocy trzeba postawić w m² i jakie rozstawy rur zastosować. Dla budynków starszych liczby mogą sięgać 6090 W/m², dla średnio zaizolowanych 3560 W/m², a dla nowych domów energooszczędnych 1030 W/m²; to determinuje, czy system podłogowy będzie głównym źródłem ciepła, czy tylko wspomagającym. Na etapie koncepcyjnym wyznacza się strefy grzewcze (np. salon, korytarz, łazienka), ustala dostęp do źródła ciepła i planuje prowadzenie przewodów instalacyjnych.

Praktyczna lista kroków planistycznych ułatwia podjęcie decyzji i przygotowanie kosztorysu:

• Zmierz powierzchnię i wysokości podłóg w każdej strefie.
• Oblicz bilans cieplny pokoju (w W) lub zamów go u projektanta.
• Wybierz typ systemu (wodny/elektryczny) i szkicuj pętle oraz rozstaw rur.
• Określ izolację termiczną i minimalną wysokość podłogi.
• Przygotuj listę materiałów i orientacyjny koszt na m².

Harmonogram prac powinien uwzględniać czas na przygotowanie podłoża, układanie izolacji, montaż elementów i ewentualne wiązanie jastrychu; ze względu na czas schnięcia, terminy uruchomień planuje się z wyprzedzeniem. Należy też sprawdzić konieczność uzyskania zgód i skoordynować prace z instalacjami elektrycznymi i sanitarnymi, ponieważ błędy w planie prowadzą do zmian kosztownych w realizacji.

Wybór systemu: wodne czy elektryczne ogrzewanie podłogowe

Decyzja między systemem wodnym a elektrycznym zaczyna się od skali projektu i źródła ciepła: wodne ogrzewanie podłogowe sprawdza się lepiej na dużej powierzchni i przy współpracy z kotłem kondensacyjnym lub pompą ciepła, zapewniając niższe koszty eksploatacji przy wysokiej inwestycji początkowej. Elektryczne podłogowe ogrzewanie jest natomiast idealne do pojedynczych pomieszczeń, łazienek czy modernizacji, ponieważ wymaga mniejszego narostu wysokości i szybszego montażu, choć ma wyższy koszt eksploatacji przy długim sezonie grzewczym. Przy porównywaniu warto uwzględnić koszty energii lokalnej i planowaną segregację stref (termostaty pomieszczeniowe).

Parametry techniczne różnią się zasadniczo: elektryczne maty dają około 100150 W/m², co pozwala na szybkie dogrzewanie małych pomieszczeń, a wodne systemy rozkładają moc równomiernie typowo 4070 W/m² w dobrze docieplonym domu. Instalacja wodna wymaga kolektora, zaworów i często mieszacza obniżającego temperaturę zasilania, co jest korzystne przy współpracy z odnawialnymi źródłami. Koszt montażu na m² pokazany wcześniej pomaga ocenić inwestycję przy danym metrażu.

Trwałość i serwis to kolejny aspekt: system wodny może wymagać okresowych przeglądów, odpowietrzeń i sprawdzenia szczelności, natomiast system elektryczny ma mniej ruchomych części, ale w razie awarii wymaga interwencji przy podłodze. Przy wyborze warto uwzględnić dostępność fachowej obsługi oraz koszty ewentualnych napraw.

Schematy instalacyjne podłogówki

Kluczowe informacje na start: dobry schemat to taki, który uwzględnia długość pętli, łatwość serwisu i podział na strefy. Standardowo pętle nie powinny przekraczać 90120 m, a rozstaw rur dobiera się do zapotrzebowania mocy i rodzaju posadzki; rozstaw 10 cm daje większą moc niż 20 cm przy tej samej powierzchni. Przy planowaniu oblicza się długość rur prostym wzorem: długość rur ≈ powierzchnia / rozstaw (m), np. 50 m² przy rozstawie 0,15 m → ~333 m rur, co wymusza podział na kilka pętli.

Przy projektowaniu kolektora trzeba zaplanować liczbę obiegów i ich maksymalny przepływ zwykle jeden obieg obsługuje 1030 m² w zależności od rozstawu i mocy. Schematy uwzględniają zawory odcinające, zawory regulacyjne z wskaźnikami przepływu, termostatyczne siłowniki na każdym obiegu oraz centralny zawór mieszający, jeśli źródło jest „gorętsze” niż wymagane zasilanie podłogowe. Rysunek schematu powinien też pokazać miejsce pomiaru ciśnienia, naczynie wzbiorcze i zawór bezpieczeństwa.

Warto rozważyć warianty: układ „serpentina” dla wąskich pomieszczeń, pętle równoległe dla dużych salonów i strefowane rozwiązania z odrębnymi obiegami dla łazienek. Przy projektowaniu zawsze planuje się dostęp serwisowy do kolektora i miejsce montażu regulatora, by ułatwić późniejsze ustawienia i ewentualne naprawy.

Przygotowanie podłoża i izolacji dla podłogówki

Przygotowanie podłoża jest fundamentem skutecznego działania ogrzewania podłogowego bez dobrej izolacji tracimy energię w niższe strefy budynku i niwelujemy korzyści z niskotemperaturowego ogrzewania. Dla parteru na gruncie rekomenduje się izolację termiczną XPS lub EPS o grubości 30100 mm w zależności od warunków (zwykle 50 mm jako kompromis), a dla posadzek nad pomieszczeniami użytkowymi grubość 2030 mm może wystarczyć. Izolacja akustyczna i kliny brzegowe do dylatacji są równie ważne bez nich jastrych może pękać i przenosić hałasy.

Dobór jastrychu i jego grubość: w systemach mokrych standardem jest pokrycie rur warstwą jastrychu 4570 mm nad rurą, co daje bezpieczne osadzenie i stabilność termiczną, natomiast systemy suche (płyty prefabrykowane) pozwalają na niższe narosty 2030 mm. Czas schnięcia klasycznego jastrychu cementowego jest istotny przed pełnym uruchomieniem trzeba odczekać odpowiedni okres i wykonać test wilgotności. Przy modernizacjach popularne są cienkie systemy z matami grzewczymi i cienkowarstwowymi wylewkami, które minimalizują narost wysokości.

Warstwa rozdzielająca i paroizolacja chronią podłogę i rurę przed wilgocią, a prawidłowo wykonana izolacja pionowa przy obrzeżach zapobiega „mostkom cieplnym”. Przy wyborze materiałów warto uwzględnić współczynnik przewodzenia ciepła podłogi wykończeniowej płytki ceramiczne przewodzą ciepło znacznie lepiej niż miękkie wykładziny, co wpływa na osiąganą moc powierzchniową.

Montaż rur, folii i mat grzewczych

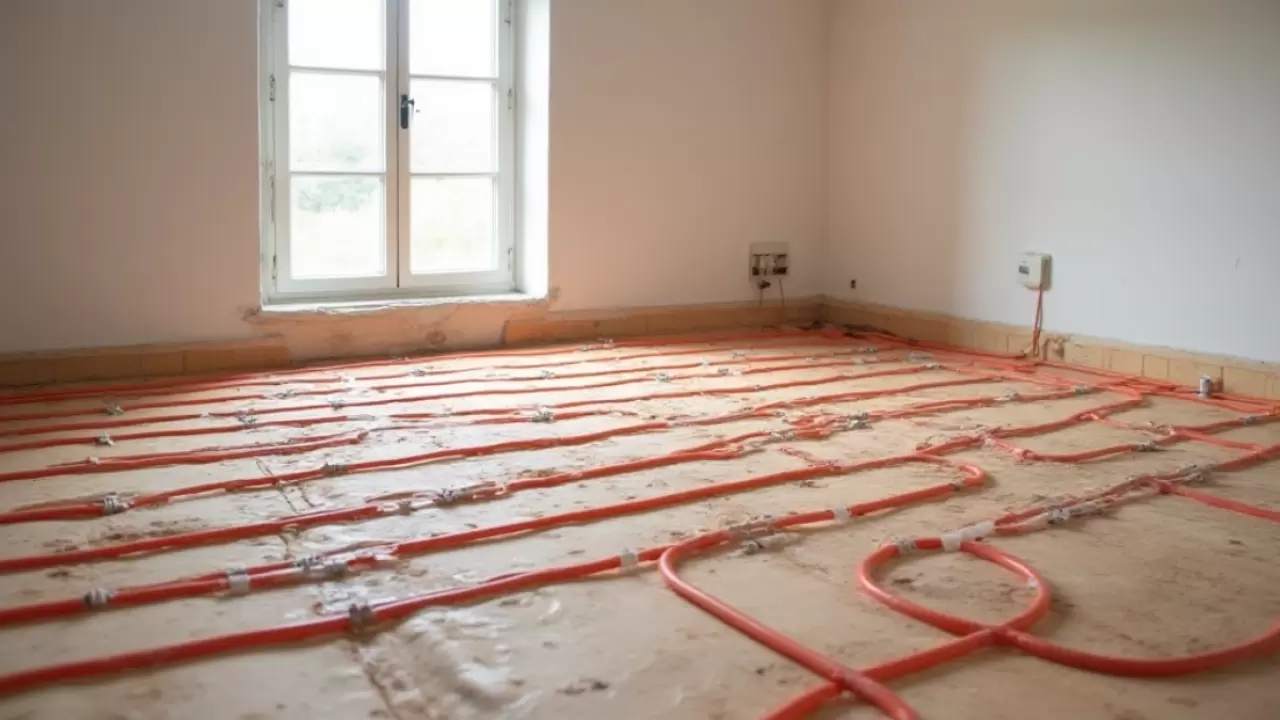

Na wstępie: rury do systemów wodnych zwykle o średnicy 16 mm (PEX, PERT) są montowane na stelażach, taśmach lub w tłoczonych panelach; klipsy co 3040 cm utrzymują ich pozycję. Przy rozstawie 15 cm uzyskamy kompromis pomiędzy mocą a ilością materiału, a przy rozstawie 10 cm zwiększamy moc powierzchniową, lecz rosną koszty rur przykładowo 50 m² przy 0,10 m rozstawie wymaga ~500 m rur. Montaż mat elektrycznych jest prostszy rolki układa się na oczyszczonym podłożu, przycina strefy bez przecięcia przewodu i klei matę samoprzylepną lub przytwierdza do podłoża siatką.

Podczas układania rur pamiętaj o zachowaniu minimalnych promieni gięcia (zwykle ≥ 58 × średnica rury) oraz o oznaczeniu początku i końca pętli przy kolektorze; to ułatwia późniejsze serwisowanie. Kable i maty grzewcze wymagają pomiaru oporności przed i po montażu wartości referencyjne podaje producent, a zapis dokumentacji jest konieczny. Przy matach elektrycznych trzeba zaplanować dedykowane obwody elektryczne i zabezpieczenia, z których każdy obwód często obsługuje wyznaczoną powierzchnię.

Przyklejanie folii, montaż folii paroizolacyjnej oraz montaż izolacji perymetrycznej wykonuje się przed osadzeniem rur; po montażu rur zaleca się wykonanie testu szczelności i dopiero potem wykonywanie wylewki lub osadzanie podłogi. Pozwoli to zidentyfikować ewentualne uszkodzenia zanim posadzka stanie się nieodwracalna.

Zasilanie, złącza i zabezpieczenia instalacji

W systemie wodnym najważniejsze elementy zasilania to rozdzielacz (kolektor), zawory regulacyjne, zawór mieszający i naczynie wzbiorcze; średnice przyłączy kolektora to zwykle ¾" lub 1", a przepływy na obieg rzędu 26 l/min determinują dobór pomp. W przypadku elektrycznych mat i kabli należy zaplanować obwody z odpowiednim przekrojem przewodów: maty o mocy 1,52,0 kW wymagają przewodu 1,5 mm² z zabezpieczeniem 1016 A, a większe zestawy przewodu 2,5 mm² z zabezpieczeniem 1620 A. W obydwu rozwiązaniach używa się zabezpieczeń różnicowoprądowych (RCD/wyłączniki różnicowoprądowe) o czułości 30 mA oraz zabezpieczeń nadprądowych w rozdzielnicy.

Hydrauliczne zabezpieczenia obejmują zawór bezpieczeństwa (zwykle 36 bar), manometr, filtr zwrotny i naczynie przeponowe; brak tych elementów może prowadzić do awarii instalacji. Do zabezpieczeń elektrycznych należą wyłączniki nadprądowe, różnicówki, styczniki (w układach zasilających większe moce) oraz wyraźne oznaczenia obwodów; przy montażu warto przewidzieć również rezerwę mocy w tablicy rozdzielczej. Połączenia i złącza muszą mieć odpowiednie ochrony przed wilgocią oraz być dostępne do kontroli.

Regulatory termostatyczne na kolektorze lub przy każdym obiegu oraz termostaty pokojowe z siłownikami zapewniają strefową regulację temperatury; nowoczesne sterowniki pozwalają programować harmonogramy i integrować system z automatyką budynkową.

Testy, napełnianie i uruchomienie układu

Przed napełnieniem układu wodnego zaleca się wykonanie testu szczelności na zimno napełnienie instalacji i podniesienie ciśnienia testowego do wartości zalecanej przez normy lub projektanta, zwykle 1,5 razy ciśnienia roboczego, ale często stosuje się test do 6 bar na 24 godziny; po takim okresie sprawdza się brak spadku ciśnienia i wycieki. Po pozytywnym teście montuje się osprzęt (naczynie, manometr) i wykonuje płukanie instalacji wodnej w celu usunięcia zanieczyszczeń i osadów, a następnie stosuje się środki chemiczne zapobiegające korozji, jeśli to wskazane. Ważne jest też wypoziomowanie przepływów na kolektorze i regulacja siłowników, aby każda pętla miała odpowiedni przepływ zgodny z projektem.

Przy uruchamianiu jastrychów i posadzek trzeba stopniowo podnosić temperaturę typowy program to zwiększanie temperatury z 20 °C o 5 °C dziennie aż do osiągnięcia nominalnej temperatury zasilania, co minimalizuje ryzyko pęknięć. Systemy elektryczne przed oddaniem do użytku należy sprawdzić omomierzem izolacji i porównać z wartościami referencyjnymi, a wszystkie wyniki testów zapisać w dokumentacji. Po uruchomieniu obserwuje się osiągane temperatury powierzchniowe i komfort, dokonując korekt w regulacji tak, aby zminimalizować straty i zapewnić równomierne ogrzewanie.

Instalacja ogrzewania podłogowego - Pytania i odpowiedzi

• Jakie są podstawowe typy ogrzewania podłogowego i który z nich wybrać?
  Do najczęściej spotykanych należą systemy wodne z rurami wylekowymi oraz elektryczne maty lub przewody grzewcze. Wybór zależy od źródła ciepła, dostępnego budżetu i przewidywanego zużycia energii. Systemy wodne są zwykle tańsze w eksploatacji na dużych powierzchniach, natomiast elektryczne szybciej się instalują i są korzystne na mniejszych metrażach.

• Jak wygląda typowy proces instalacji od A do Z?
  Podstawowe etapy to: projektowanie, przygotowanie podłogi (izolacja i wyrównanie), montaż rur lub mat grzewczych, izolacja termiczna, wylewka lub podkład, podłączenie do źródła ciepła, testy szczelności i uruchomienie systemu, a na koniec regulacja temperatury i odbiór przez użytkownika.

• Jakie są koszty instalacji i orientacyjny czas realizacji?
  Koszty zależą od powierzchni i wybranego typu systemu. Elektryczne maty są zwykle szybsze i tańsze w montażu, natomiast systemy wodne mogą być droższe w instalacji, ale oszczędniejsze w eksploatacji na dużych powierzchniach. Czas wykonania 13 dni w zależności od metrażu i gotowości podłoża.

• Jak dbać o ogrzewanie podłogowe i kiedy wezwać specjalistę?
  Regularnie monitoruj temperaturę i pracę systemu, kontroluj ewentualne przecieki oraz nieszczelności w instalacji, utrzymuj czystość czujników i elementów sterujących. W razie problemów z temperaturą, hałasem, wyłączaniem lub wyciekiem skonsultuj się z uprawnionym instalatorem.
